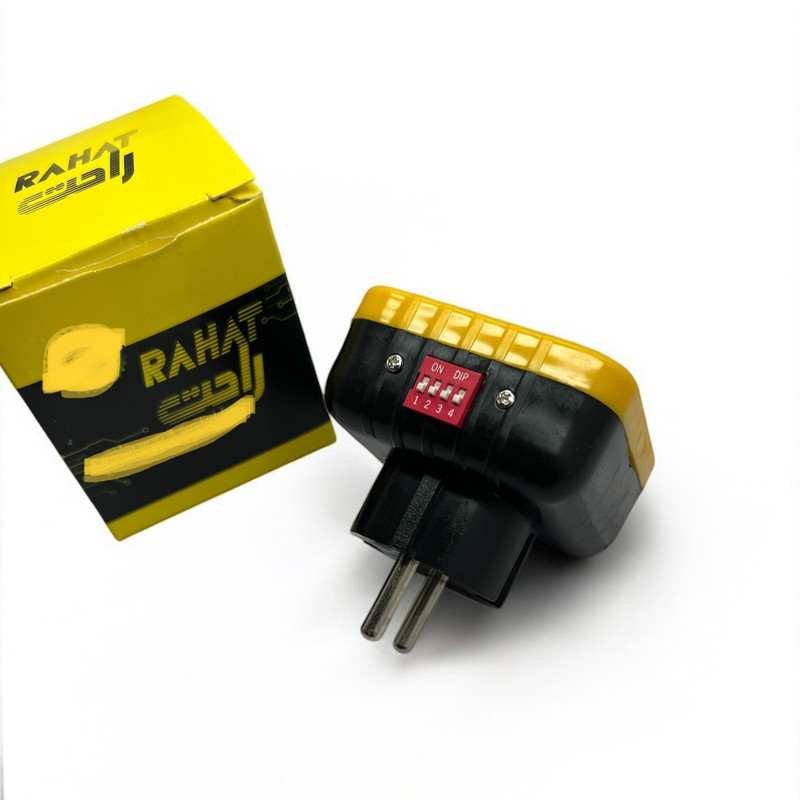

تستر پریز راحت مدل RCD

RMS صحیح

برق

آنالوگ

تست نمودن کلید RCD
عملکرد های دستگاه

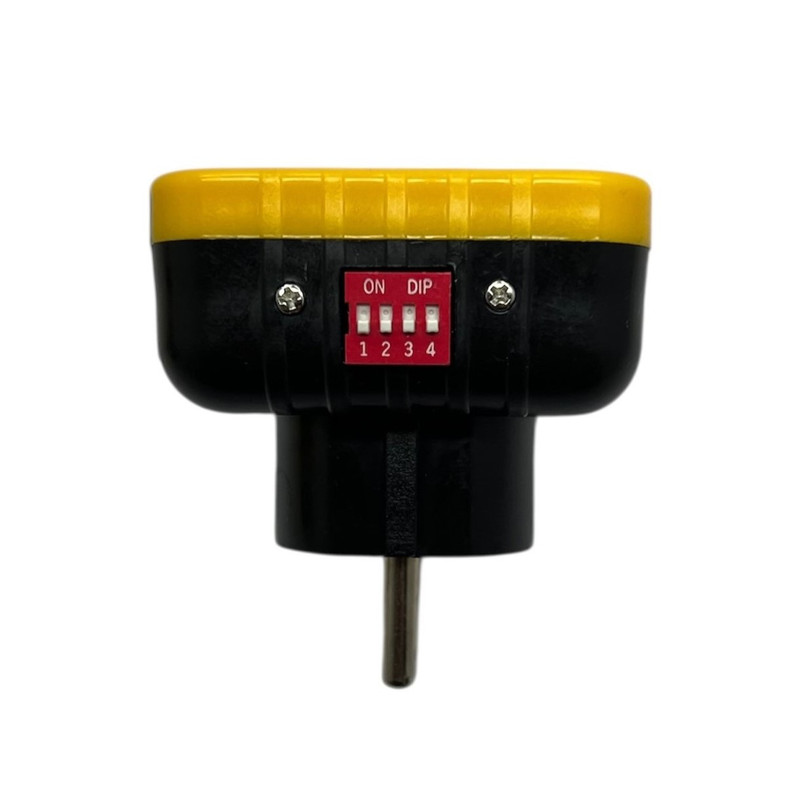

1-دو چراغ سبز روشن : ارت ، فاز و نول متصل می باشد و فاز در طرف راست پریز و نول در طرف چپ قرار دارد و می توان با فشردن شاسی عملکرد کلیدRCD را بر اساس روشن بودن دیپ سوییچ ها می توان برای مقادیر 15،20،25،30،35 میلی آمپر جریان نشتی تست نمود به طور مثال اگر تمام دیپ سوییچ ها خاموش باشد دستگاه 15 میلی آمپر با فشردن شاسی جریان نشتی از مدار می کشد و با روشن شدن هر دیپ سوییچ 5 میلی آمپر به 15 میلی آمپر افزوده می شود
2-چراغ سبز سمت چپ روشن:ارت وصل نمی باشد
3-چراغ سبز وسط روشن:نول وصل نمی باشد
4-چراغ سبز وسط و چراغ قرمز روشن : ارت و فاز جابجا می باشد
5- چراغ سبز سمت چپ و چراغ قرمز روشن :نول و فاز جابه جا وصل شده است (نول سمت راست و فاز سمت چپ )
6-سه چراغ روشن : نول به ارت در مدار و یا پریز به هم متصل شده است .
7- سه چراغ خاموش: عدم وجود فاز
