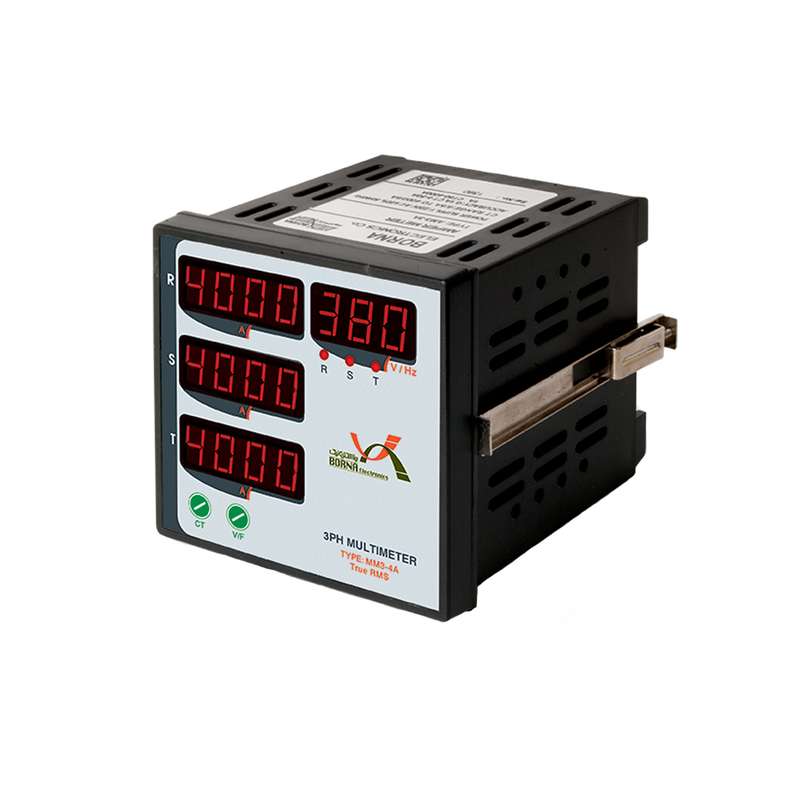

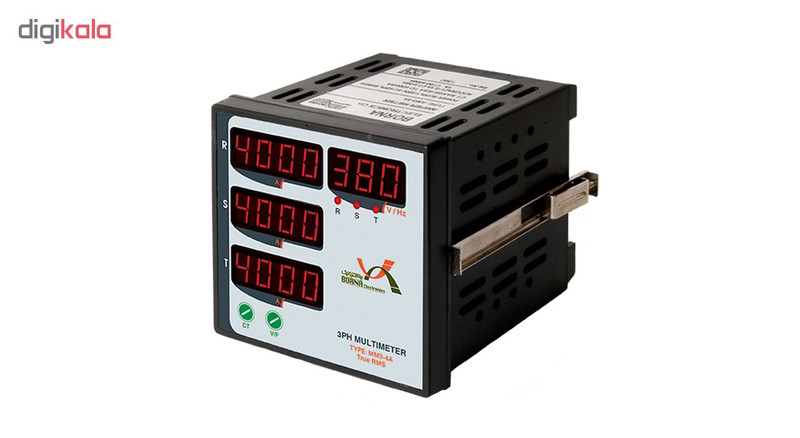

مولتی متر سه فاز برنا الکترونیک مدل MM3-4A

113*96*96 میلی‌متر

315 گرم

برق

دیجیتالی

قابلیت نمایش فرکانس
قابلیت نمایش ولتاژ فاز به نول یا فاز به فاز
قابلیت نمایش جریان هر فاز بر روی نمایشگر
دارای 4 ردیف نمایشگر
بدون نیاز به سلکتور ولت
اندازه گیری با تکنیک RMS واقعی
قایلیت انتخاب CT با یک کلید فشاری
قابلیت انتخاب نمایش ولتاژهای فازی و خطی یا فرکانس با یک کلید فشاری
اصول کار:
ابتدا برق دستگاه را به ترمینال های A1و A2 وصل کنید.پس از نصب ترانس جریان (CT) مورد نظر،تنظیم ترانس جریان (CT) توسط کلید CT بر روی دستگاه انجام میگیرد. در این حالت با فشردن کلید CT کلمه CT در نمایشگر اول سمت چپ دستگاه نمایش داده می شود و نمایشگر پایین ضریب ترانس جریانی که مورد نظر شماست را نمایش میدهد.پس از انتخاب ترانس جریان مورد نظر دکمه CT را به مدت 3 ثانیه نگه دارید تا دستگاه تنظیمات شما را ذخیره کند، در این حالت نمایشگر اول کلمه را نمایش می دهد و با رها کردن کلید دستگاه به حالت نمایش جریان بر می گردد . توجه داشته باشید اگر دستگاه وارد منوی تنظیم CT شود و برای 10 ثانیه کلید CT فشرده نشود دستگاه بدون ذخیره مقادیر به حالت نمایش جریان بر می گردد.

نصب و راه اندازی
ترمینال های A1وA2 :این ترمینال ها برای تغذیه دستگاه و ورودی 220 ولت
CT R : برای اتصال ترانس جریان (CT) فاز R
CT S : برای اتصال ترانس جریان (CT) فاز S
CT T: برای اتصال ترانس جریان (CT) فاز T

دقت در اندازه گیری جریان:
CT های کوچکتر از50 آمپر1/0 ± آمپر
CT های بزرگتر از 50 آمپر 1 ± آمپر
محدوده اندازه گیری فرکانس: 0 تا 100 هرتز
دقت در اندازه گیری فرکانس: 1 ± هرتز
دمای عملکرد: 0 تا 70 درجه سانتیگراد
رطوبت: 90 %
مشخصات فنی:
ولتاژ تغذیه: 180 تا 240 ولت متناوب
فرکانس تغذیه: 50 یا 60 هرتز
محدوده اندازه گیری ولتاژ: 50 تا 500 ولت متناوب
دقت در اندازه گیری ولتاژ: 1 ± ولت کلاس 0.5
محدوده ورودی جریان:بدون ترانس جریان 0 تا 10 آمپر
محدوده ترانس جریان: 50 به 5 تا 4000 به 5 آمپر
